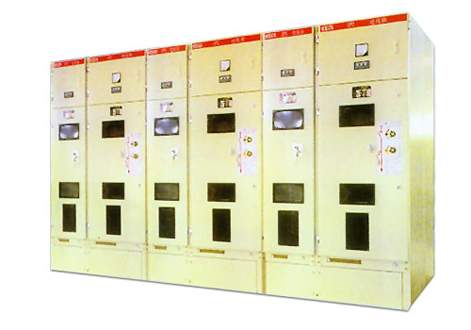

HXGN-12(F、R)高压环网开关柜

HXGN-12(F、R)高压环网开关柜

  • 产品描述:HXGN-12(F、R)高压环网开关柜
  • 在线订购

■结构特征
●随着国民经济的快速发展,环网供电方式被广泛采用,对高压环网开关柜及高压负荷开关的需求越来越多。我公司研制开发的HXGN-12(F、R)型高压环网开关柜可配置ABB公司的HAL(F)负荷开关、意利VEI公司ISARC系列负荷开关以及FN系列和ZFN系列负荷开关,操作方式可采用手动、电动方式或电动、手动双重操作方式以适应在控制室内进行远距离操作控制,符合城乡电网建设改造的要求。适合于工厂、高层建筑、住宅区等 场所的配电系统,环网供电或双电源辐射供电系统,起接受、分配和保护作用,亦适用于装入箱式变电站中。产品性能指标符合IEC298、IEC420和GB3906标准的要求。
●HXGN-12(F、R)型环网开关柜骨架采用国内外先进技术的型材拼装而成;
●柜体整体结构牢固,柜体的顶部为母线室,母线室的前面为仪表室,之间由金属板隔开,柜体的中上部为负荷开关安装位置,下部为电缆进出线和其它元件(如电流、电压互感器)安装位置;
●柜与柜之间有金属隔板,母线室之间有套管,确保每个供电单元的安全运行;
●门和终端封板采用静电粉末喷塑。采用上述处理方法和材料使开关柜外壳具备很强的防腐能力;
●柜体具有完整的防止电气误操作装置;
●柜体体积小,占地面积少,结构紧凑、安全可靠;
●外壳防护等级达到IP4X。


■订货须知
用户订货时请提供以下资料:
●产品排列布置图:
●主电路、辅助电路图:
●产品颜色;
●其它要求。
